Capacitor Variable Trimmer de Aire, 1-30 pFd. para Ajuste del Rechazo de Banda en Duplexers de VHF (L=17,27 mm).
MODELO 5602 · ID 6760
Características Principales
- Capacitancia ajustable de 1 a 30 pF
- Voltaje de trabajo hasta 250 voltios
- Compatible con montaje SMD
- Temperatura operativa de -65°C a +125°C
- Factor Q de 800 @ 100 MHz
Especificaciones Eléctricas
- Rango de Capacitancia: 1-30 pF
- Voltaje de Trabajo: 250 VDC
- Voltaje de Prueba: 500 VDC
- Factor Q: >5000 a 100 MHz
- Resistencia de Contacto: <0.01Ω
- Resistencia de Aislamiento: >106 MΩ
- Autoresonancia: >6 GHz a capacitancia mínima
- Coeficiente de Temperatura: ±15 ppm/°C
Especificaciones Mecánicas
- Tipo de Montaje: SMD
- Tamaño: 7.11 x 17.7 mm
- Torsión: 1-5 oz-in
- Material: Dieléctrico de aire (capas cilíndricas)
- Construcción: Terminales de soldadura a 300°C
Especificaciones Ambientales
- Rango de Temperatura: -65°C a +125°C
- Vibración: 60g, 10-2000Hz
- Choque: 1500g, 0.5ms
Aplicaciones
Diseñado para aplicaciones VHF, UHF y microondas: amplificadores, osciladores, filtros, radar, TV por cable, radios móviles y dispositivos RF. Adecuado para ambientes militares y aeroespaciales.
Características Adicionales
- Alta estabilidad
- Diseñado para cumplir con MIL-C-14409D
- Resolución multiturno
- Conforme a RoHS
Recomendaciones de Manejo
- El rotor no debe ser sometido a torsión una vez alcanzada la capacitancia máxima
- Temperatura máxima de soldadura: 275°C
- Las tapas de sellado deben estar aseguradas durante la limpieza de ensambles
*Pregunte por Disponibilidad.
Accesorios y refacciones
En stockSINCLAIR
Tuerca y Opresor para Varilla de Ajuste / Compatible Q2220E y Q3220E / Acero Inoxidable / Ajuste Precisión Duplexers Sinclair / Refacción Original
$900$1,100-18%
MXN · IVA incluido · Precio de mayoreo por volumen
Sobre pedidoTX RX SYSTEMS INC.

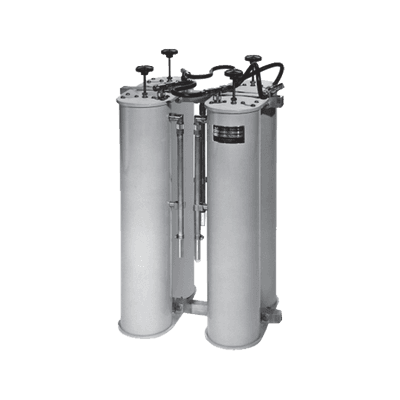

Duplexer WACOM-TX/RX para 150-158 MHz, 4 Cavidades.
$37,100$42,900-14%
MXN · IVA incluido · Precio de mayoreo por volumen
En stockSINCLAIR

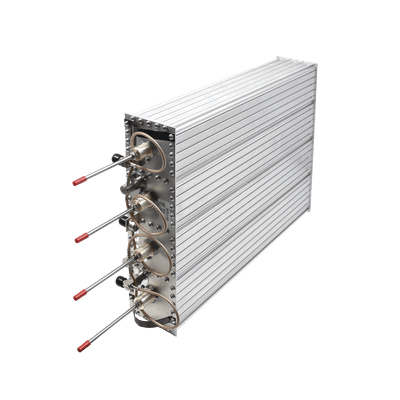

Duplexer Pasa Banda-Rechazo de Banda, 138-174 MHz, 4 Cavidades (4" Dia.) 500 KHz, 350 Watt, N Hem.
