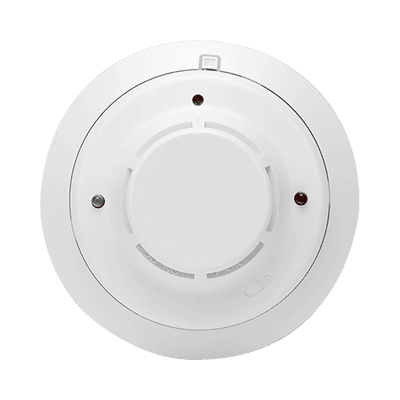

Detector Fotoeléctrico de Humo de 4 Hilos, Serie i3
MODELO 4W-B · ID 5993
Características de Diseño
- Perfil de 4.22 cm (1.66') - El más bajo de la industria
- Sistema de montaje 'Stop-Drop 'N Lock™' para instalación en cualquier posición
- Diseño de inserción rápida tipo 'Plug In'
- Base con espacio suficiente para conexiones en tornillos terminales
- Cubierta y cámara removible para fácil mantenimiento
- Diseño compacto para espacios reducidos
Características Técnicas
- Sensor fotoeléctrico con sensibilidad nominal de 2.5% por pie
- Doble LED bicolor (verde/rojo) para indicación de estado
- Algoritmos de compensación automática por ensuciamiento
- Filtrado de señales transitorias para reducir alarmas erráticas
- Sistema de autodiagnóstico para detección de fallas
- Indicación de congelamiento a temperaturas bajo 5°C (41°F)
Especificaciones Eléctricas
- Voltaje: 12/24V, no polarizado (8.5V mínimo, 35V máximo)
- Corriente en estado pasivo: 50 µAmp (4 hilos)
- Corriente en alarma: 20 mA a 12V / 23 mA a 24V (4 hilos)
- Ripple: Máximo 30% pico a pico
- Capacidad de contactos: 0.5 Amp a 30V CA/CC (4 hilos)
- Conectores: Terminales tipo SEMS para conductores 14-22 AWG
Condiciones Ambientales
- Temperatura de operación: 0°C a 49°C (32°F a 120°F)
- Humedad: 0-95% HR sin condensación
- Dimensiones: 134mm de diámetro (5.3') x 51mm de altura (2')
- Peso: 178 gramos (6.3 onzas)
- Montaje: Caja octogonal de 3.5'/4', caja rectangular simple, caja cuadrada de 4' o montaje directo en cielorraso
Indicaciones LED
- Alimentación: Verde y rojo destellan cada 10 segundos
- Estado normal: Verde destella cada 5 segundos, rojo apagado
- Fuera de sensibilidad: Rojo destella cada 5 segundos
- Problema de congelación: Rojo destella cada 10 segundos
- Alarma: Rojo encendido continuamente
Compatibilidad
- Compatible con módulo 2W-MOD2 para señalización remota de mantenimiento
- Compatible con dispositivo SENS-RDR para medición de sensibilidad
- Listado por Underwriters Laboratories para uso en sistemas de señalización UL268
Algoritmos de Compensación
- Compensación automática de sensibilidad por ensuciamiento
- Filtrado de señales transitorias EMI/RFI
- Ajuste matemático de curvas para reducir alarmas erráticas
Opciones de Montaje
- Caja octogonal de 3.5' y 4'
- Caja simple de conexiones
- Caja cuadrada de 4' con aro de yeso
- Montaje directo en cielorraso
Modelos Disponibles
- 4W-B: Fotoeléctrico, 4 hilos
- 4WT-B: Fotoeléctrico con sensor térmico, 4 hilos
Aplicaciones
- Sistemas de señalización para protección contra incendios
- Edificios comerciales e industriales
- Áreas con requerimientos de detección de humo
- Instalaciones con necesidad de detección temprana de incendios
Certificaciones
- Listado por Underwriters Laboratories
- Estándar UL268 para detectores de humo
- Certificación S911 3011446 7272-12092:210 290-01-E 2093
Accesorios
- Base de montaje incluida
- 2W-MOD2: Módulo prueba de circuito/mantenimiento
- SENS-RDR: Lector de sensibilidad
- RT: Herramienta de montaje/desmontaje
Ventajas del Diseño
- Perfil bajo para integración discreta
- Sistema de montaje rápido y seguro
- Acceso fácil para mantenimiento y limpieza
- Indicación visual clara de estado
- Compensación automática de sensibilidad
Capacidades de Detección
- Detección de humo fotoeléctrica precisa
- Sensibilidad ajustada a 2.5% por pie
- Detección de condiciones de congelamiento
- Rechazo de señales transitorias no deseadas
Accesorios y refacciones
En stockSDI
Lata De Humo Sintético En Aerosol 2.6 oz, Para Prueba De Detectores, Libre De Silicona, 100% Biodegradable, No Contamina Los Detectores, Uso Manual, Listado UL
$400$500-20%
MXN · IVA incluido · Precio de mayoreo por volumen
En stockSYSTEM SENSOR
Relevador de Fin de Línea SPST Encapsulado en Epoxi
$600$700-14%
MXN · IVA incluido · Precio de mayoreo por volumen
Sobre pedidoFIRE-LITE

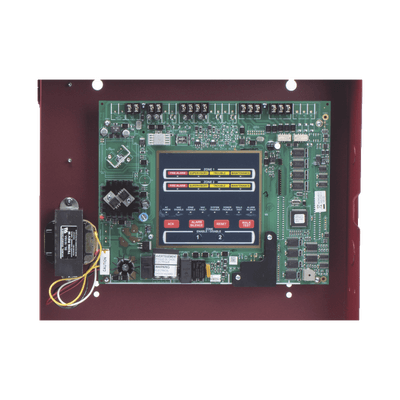

Panel De Alarma Contra Incendios - Convencional De 4 Zonas
