Conector UHF Macho Plegable con Pin Cautivo para cables RG8
MODELO EZ-400-UM-X · ID 192708
Conector tipo UHF Macho de la serie EZ de Times Microwave reconocido por su facilidad de instalación y el excelente rendimiento ofrecido gracias a su pin cautivo no soldable.
Características principales
- Tipo de Conector: UHF Macho
- Modo de Ensamble: Plegable
- Contacto Central: Oro plateado
- Impedancia: 50 Ohms
Propiedades eléctricas
- Impedancia: 50 Ω
- Rango de Frecuencia: DC ~ 3 GHz
- Tensión de Aislamiento: 2000 Vrms
- Resistencia de Aislamiento: ≥10000 MΩ
- VSWR: ≤1.30 (DC ~ 2.45 GHz)
- Pérdida de Inserción: -0.1 x √f (dB, f en GHz)
Propiedades mecánicas
- Tipo de Contacto: Spring Finger
- Fuerza de Retención: 120 lbs
- Conectorización: Recto
- Estándar: IEC 60169-12
- Durabilidad: 500 ciclos
Propiedades ambientales
- Rango de Temperatura: -40°C ~ +125°C
- Choque Térmico: MIL-STD-202, Método 107, Cond. B
- Vibración: MIL-STD-202, Método 204, Cond. B
- Choque: MIL-STD-202, Método 213, Cond. G
- Resistencia al Clima: IEC 60068 55/155/21
- RoHS: Cumple
Materiales y acabados
- Cuerpo: Latón, acabado Sn-Ni
- Pasador de Contacto: Bronce de Fósforo, acabado plata
- Aislador: PTFE
- Tuerca de Acoplamiento: Latón, acabado Sn-Ni
- Ferrule: Cobre, acabado Sn-Ni
Herramientas recomendadas
- Herramienta de Pelado: 3192-004/CST-400
- Herramienta de Prensa: 3190-666/CT-400/300
- Tubo Termoretráctil: 3/4'x2' (3:1)
Para cables coaxiales LP-400, CNT-400, LMR-400, RG8/U-SYS, R FLASH-1113
Herramientas recomendadas:
CCT-03 -- Herramienta de corte
CST-400 -- Herramienta para preparar el cable
CT-400/300 -- Pinzas para plegar anillo de conector
Accesorios y refacciones
En stockTimes Microwave
Carrete de 305 Metros (1000 Pies), Cable Coaxial Tipo RG-8 LMR400 de Baja Pérdida, 50 Ohms
$39,300$50,500-22%
MXN · IVA incluido · Precio de mayoreo por volumen
En stockTimes Microwave
Metro de Cable Coaxial Flexible RG-8 LMR400 de Baja Pérdida, 50 Ohms
$100$200-50%
MXN · IVA incluido · Precio de mayoreo por volumen
Sobre pedidoTimes Microwave
Carrete de 100m, Cable Coaxial RG-8 LMRLW400 de Baja pérdida, 50 Ohms
$11,200$13,000-14%
MXN · IVA incluido · Precio de mayoreo por volumen
Sobre pedidoTimes Microwave
Metro de Cable Coaxial RG-8 LMRLW400 de Baja pérdida, 50 Ohms
$100
MXN · IVA incluido · Precio de mayoreo por volumenProductos relacionados
En stockANDREW / COMMSCOPE
Cable Coaxial Heliax de 1/2, Cobre Corrugado, Blindado, 50 Ohms
$300$400-25%
MXN · IVA incluido · Precio de mayoreo por volumen
En stockRF INDUSTRIES,LTD
Conector UHF macho (PL-259) para LMR-400, 9913, CTN-400, 7810A, 8214, RG8/U-SYS, RFLASH-1113
$100$200-50%
MXN · IVA incluido · Precio de mayoreo por volumen
En stockRF INDUSTRIES,LTD

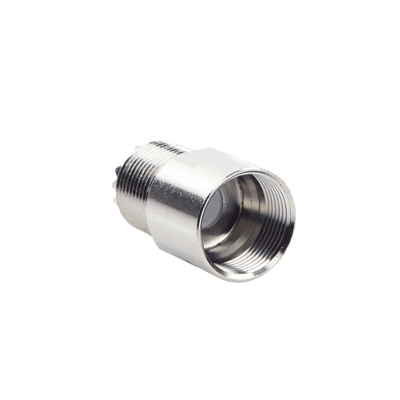

Conector UHF Hembra (SO-239) en Línea de Rosca para RG-8/U, 9913, LMR-400, Níquel/ Plata/ Teflón.
