Sistema de Anclaje Tipo Perno para Torres TBX24, TBX32, TBX40, TBX48, GTBX32, GTBX40 y GTBX48.
MODELO HB36 · ID 85303
Características Generales
- Diseño de bridas cruzadas (X Brace) para mayor resistencia
- Bridas remachadas en el centro y extremos
- Construcción completamente remachada
- Mayor ancho y peso en la base para estabilidad
- Pierna con canal corrugado para mayor resistencia
- Material: Acero al carbono
- Pre-galvanizado para mayor durabilidad
Especificaciones Técnicas
- Modelo compatible: Torres TBX24, TBX32, TBX40, TBX48, GTBX24, GTBX32, GTBX40 y GTBX48
- Tipo: Sistema de anclaje tipo perno
- Componentes: Pernos, tuercas, arandelas y placas de anclaje
- Base compatible: Base de concreto con pernos de anclaje
- Diámetro de pernos: 3/4' (secciones 3-6), 1' (secciones 7-8)
- Longitud de pernos: 20' (secciones 3-6), 30' (secciones 7-8)
- Placas de apoyo: 3/8' x 3' x 3' (secciones 3-6), 3/8' x 3.5' x 3.5' (secciones 7-8)
Configuración Base HB36
- Tubo base: 1 1/2' STD
- Yoke: HBY1
- Pernos: 6 x 9/16' x 3'
- Tuercas: 12 x 9/16', 12 x 3/4'
- Arandelas: 6 x 3/4'
- Placas: 3 x BP13 (3/8' x 3' x 3')
- Pernos de anclaje: 3 x 3/4' x 20'
Dimensiones Base HB36
- Altura: 36' (3 pies)
- Distancia entre pernos (W): 3' 6'
- Profundidad (X): 1' 9'
- Proyección máxima: 2 5/8'
- Volumen concreto: 1.8 yardas³
Requisitos de Instalación
- Concreto: Mínimo 3000 PSI
- Varillas de refuerzo: ASTM A-615 Grado 40
- Eliminar formas antes de rellenar
- Reforzar para control de temperatura y contracción
- Prohibida la soldadura en refuerzos y anclajes
Especificaciones de Anclaje
- Secciones 3-6: 3 pernos de 3/4' x 20'
- Secciones 7-8: 3 pernos de 1' x 30'
- Diámetro mínimo tubo base: 1 1/2'
- Distancia entre pernos: 3' 6' (secciones 3-6), 5' 9' (sección 8)
- Proyección máxima: 2 5/8' (secciones 3-6), 3 1/4' (secciones 7-8)
Componentes Incluidos
- 1 tubo base HBC1 (1 1/2' STD)
- 1 tubo base HBL1 (1 1/2' STD)
- 1 tubo base HBR1 (1 1/2' STD)
- 3 yokes HBY1
- 3 pernos de anclaje AB20 (3/4' x 20')
- 6 arandelas divididas W34 (3/4')
- 12 tuercas hexagonales N34 (3/4')
- 12 tuercas hexagonales N916 (9/16')
- 3 placas de apoyo BP13 (3/8' x 3' x 3')
- 6 pernos B91612 (9/16' x 3 1/2')
Recomendaciones de Instalación
- Instalar en superficie plana para mayor seguridad
- Verificar que no haya daños por transporte
- Reemplazar remaches dañados con tornillos de máquina con tuerca y arandela
- Extrema precaución al instalar TBX7 en TBX8 (sin remache de tope)
- Utilizar solo una persona en la torre a la vez
- No instalar cerca de líneas eléctricas
- Todas las instalaciones deben estar a tierra según normas locales y nacionales
- Inspección semestral por personal calificado
Accesorios Compatibles
- MK2: Kit de hardware para mástil con poste de rotor
- TC: Abrazadera para mástil pesado
- SM: Montaje lateral (28'-40') con mástil de 4'
- SK1-SK3: Kits de escalones adicionales
- ACP: Paneles antiescalada
- TP1A-TP3A: Placas superiores
- RP1A-RP3A: Placas de rotor
Thomas Shelby & Company, Inc.
309 South Park Drive
St. Marys, Ohio 45885
Teléfono: 419.394.3377
Fax: 419.394.4815
Correo: sales@thomasshelby.com
Web: www.tbxtower.com
Fabricado en Estados Unidos
Accesorios y refacciones
En stockEPCOM INDUSTRIAL
Estrobo Led de Obstrucción Color Rojo (110 Vca de Entrada) / Luz fija
$1,700$2,300-26%
MXN · IVA incluido · Precio de mayoreo por volumen
Sobre pedidoSYSCOM

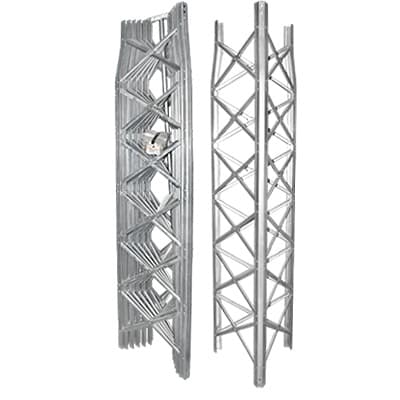

Torre Autosoportada de 9.8 m, 4 Secciones Prearmadas. Galvanizada en Caliente (6 ft² @ 70.7 MPH).
