Diodo Rectificador Schottky, 3 Amp., 40 PIV, para SMD, Montaje DPAK, Tipo Anodo Dual.
MODELO 863-MBRD340G · ID 190573
Características Principales
- Diodo Rectificador Schottky de 3 Amperios
- Voltaje Inverso Pico Máximo (VRRM): 40V
- Paquete DPAK para montaje superficial (SMD)
- Tipo Anodo Dual
- Diseñado para rectificación en fuentes de alimentación
Características Técnicas
- Corriente promedio rectificada: 3A (TC = +125°C)
- Corriente de pico repetitiva: 6A (onda cuadrada, 50% duty cycle)
- Corriente de sobrecarga no repetitiva: 75A (medio ciclo, 60Hz)
- Corriente inversa de pico (IRRM): 1A (2μs, 1kHz)
- Temperatura de unión: -65°C a +175°C
Características Eléctricas
- Tensión directa máxima (VF): 0.6V (3A, +25°C)
- Tensión directa máxima (VF): 0.625V (6A, +125°C)
- Corriente inversa máxima (IR): 0.2mA (40V, +25°C)
- Corriente inversa máxima (IR): 20mA (40V, +125°C)
- Velocidad de conmutación extremadamente rápida
Características Mecánicas
- Encapsulado: Epoxy moldeado
- Peso: 0.4 gramos (aproximadamente)
- Temperatura de soldadura: 260°C máximo por 10 segundos
- Resistencia a ESD: Machine Model = C, Human Body Model = 3B
Características Térmicas
- Resistencia térmica unión-caja (RθJC): 6°C/W
- Resistencia térmica unión-ambiente (RθJA): 80°C/W
- Requiere disipación adecuada según condiciones de operación
Opciones de Empaque
- 75 unidades por barra
- 1,800 unidades en cinta y carrete
- 2,500 unidades en cinta y carrete
Aplicaciones Típicas
- Fuentes de alimentación de conmutación
- Inversores
- Circuitos de protección y direccionamiento
- Circuitos de conmutación inductiva
- Sistemas automotrices (con sufijos NRVBD y SBRD)
Especificaciones de Seguridad
- Cumple con RoHS
- Libre de plomo y halógenos
- Calificado AEC-Q101 para aplicaciones automotrices
- Capaz de PPAP
- No recomendado para aplicaciones médicas críticas
Consideraciones de Diseño
- Requiere disipación térmica adecuada
- Velocidad de conmutación dv/dt: 10,000 V/μs
- Requiere validación de parámetros típicos por aplicación
- Cumple con estándares JEDEC TO-252
- Requiere verificación de disipación de potencia
Accesorios y refacciones
Productos relacionados
En stockSYSCOM
Conector Receptáculo MOLEX de 11 terminales, separación de 1.25 mm entre pines y para uso en arneses de Móviles KENWOOD Series 102.
$100
MXN · IVA incluido · Precio de mayoreo por volumen
En stockANCLO

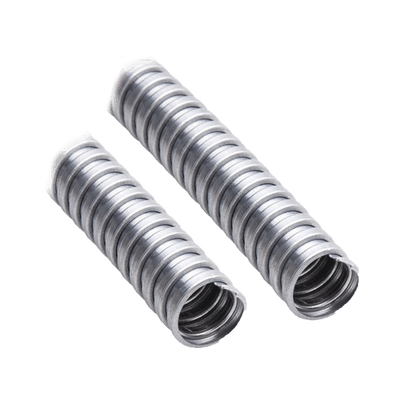

Tubo Flexible de 2" (50 mm) en Acero Galvanizado. Rollo con 30 m.
$6,100$7,600-20%
MXN · IVA incluido · Precio de mayoreo por volumen
En stockANCLO

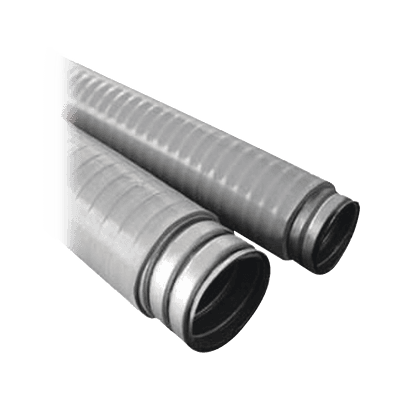

Tubo Flexible tipo Liquidtight de 1 1/2" (38 mm). Acero + Forro PVC. Rollo de 30 Metros.
$7,300$9,100-20%
MXN · IVA incluido · Precio de mayoreo por volumen
En stockANCLO

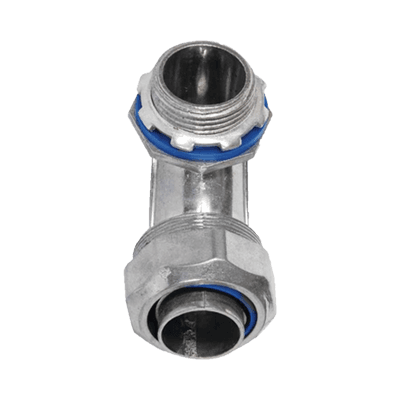

Conector Curvo para tubo tipo Liquidtight de 3/4" (19 mm). Compatible con ANC-COT34.
