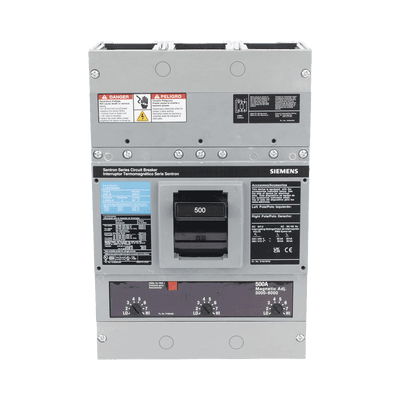

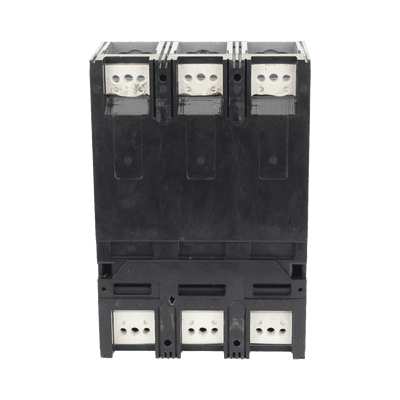

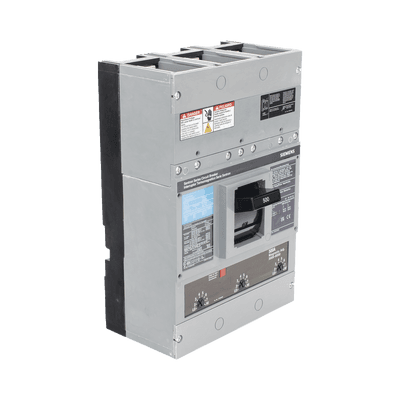

Interruptor Termomagnético 600V 3X500A, Sin zapatas principales.
MODELO LXD63B500 · ID 245844
Características Principales
- 600Vca
- 3 Polos
- 500 Amp
- Sin zapatas principales
Especificaciones Técnicas
- Norma: UL 489, NOM-ANCE
- Temperatura operación: -10°C a 40°C
- Capacidad interruptiva: 35kA en 480VCA
- Calibración: Para 40°C sin derating
- Frecuencia: 400Hz
Aplicaciones
- Montaje en gabinete N1 y N3R
- Tableros 3WLPACK, FC y SBM
- Panelboard P4 y P5
Dimensiones
- W: 7.5'
- L: 11'
- D: 4'
- D1 (máx): 5.44'
Peso
- 3 Polos: 19.5 lbs (4.54 kg)
Zapatas Recomendadas
- Modelo: TA2J6500
- Calibre: 3/0-500 KCMIL Cu
- Cantidad: 6 unidades
Capacidad Interruptiva
- 35kA en 480VCA
- 25kA en 600VCA
- 30kA (2P) en 250VCD
- 25kA (3P) en 500VCD
Disparo Instantáneo
- Rango bajo: 200-600A
- Tolerancia: ±20%
- Ajuste: 2 a 7 veces Ir
Bobinas de Disparo
- 24VAC/VDC - S17JLD6
- 48VAC/VDC - S18JLD6
- 120VAC - S01JLD6
- 240VAC - S03JLD6
- 277VAC - S15JLD6
- 480VAC - S04JLD6
Accesorios Compatibles
- CCL600 - Para 500kcmil Cu/Al
- B01JLD64 - Bobina mín. tensión + 1 cont. aux.
- A01JLD64B - Bobina mín. tensión + 1 cont. alarma
- U06JLD64A - Disparo instantáneo alto rango
