Interruptor Desconexión Batería Monocircuito ON/OFF, 275A DC Continuo, 900A DC Arranque, Terminales Cobre Estañado, IP68, Montaje Superficie/Panel, Cumple ABYC/UL/SAE
MODELO SFCBS-300-202 · ID 249573

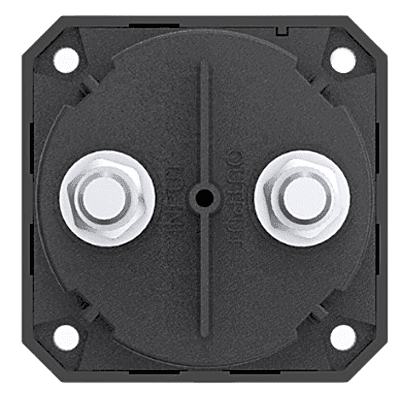

SEAFLO modelo: SFCBS-300-202

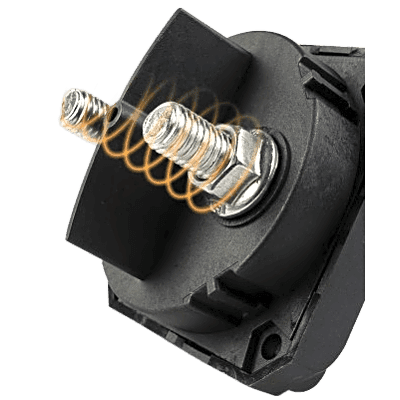

Interruptor de desconexión de batería monocircuito diseñado para aplicaciones marinas y automotrices que requieren máxima confiabilidad y seguridad. Fabricado con pernos de cobre estañado para óptima conductividad eléctrica y resistencia a la corrosión en ambientes hostiles. Cuenta con clasificación IP68 para protección contra chorros de agua a alta presión y cumple con las normativas ABYC, UL 1500 y SAE J1171. Su diseño de terminal único evita el aflojamiento con el tiempo y permite montaje en superficie, panel frontal o trasero con acceso multidireccional para cables.
Características Generales
- Tipo: Interruptor desconexión batería monocircuito ON/OFF
- Configuración: Conecta una batería a un grupo de carga
- Material Terminales: Cobre estañado
- Tamaño Pernos: 3/8' (M10)
- Protección: Carcasa tres lados sobre área montaje
- Operación: Giratorio (sentido horario ON, antihorario OFF)
- Certificaciones: CE, RoHS, ISO 8846
- Normativas: Cumple ABYC, UL 1500, SAE J1171
- Protección Entrada: IP68
Especificaciones Eléctricas
- Corriente Continua: 275A DC
- Corriente Arranque (30s): 900A DC
- Corriente Intermitente (5min): 500A DC
- Voltaje Máximo: 48V DC
- Tamaño Cable Máximo: 1/0 AWG (50 mm²)
- Compatibilidad Terminales: Hasta 4/0 AWG
- Torque Terminales: 120 lb-in (13,56 N·m)
Dimensiones y Montaje
- Ancho: 69,85 mm (2,75 in)
- Altura: 69,85 mm (2,75 in)
- Profundidad: 79,38 mm (3,125 in)
- Diámetro Agujero Montaje: 6,35 mm (0,25 in)
- Espacio Montaje: 120 mm² (4,72 in²)
- Tipos Montaje: Superficie, Panel Frontal, Panel Trasero
- Acceso Cables: Multidireccional
Instrucciones y Advertencias
- Operación ON: Girar sentido horario
- Operación OFF: Girar sentido antihorario
- Advertencia 1: No cambiar a OFF con motor funcionando
- Advertencia 2: No usar para encender motor
- Instalación: Desconectar terminal positivo antes de instalar
- Normativas: Consultar NFPA 302 y ABYC E-11
- Asegurar Terminales: Bajo tuerca y arandela
