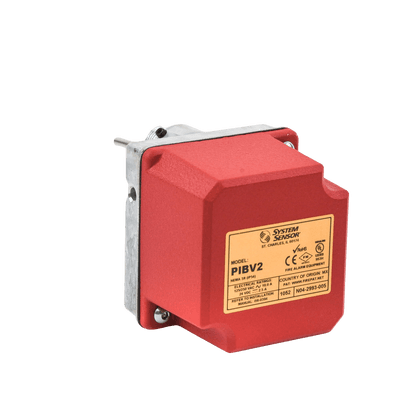

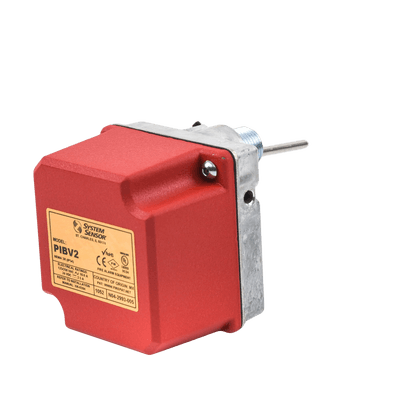

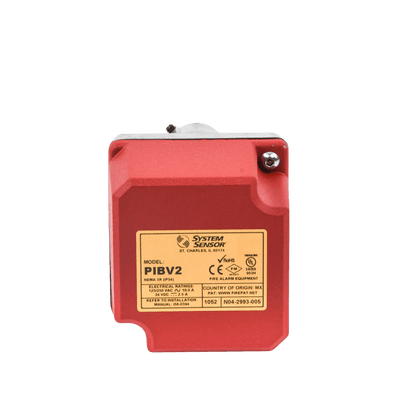

Interruptor de Supervisión de Válvulas Tipo Poste Indicador y Mariposa
MODELO PIBV2 · ID 162126
Características Principales
- Actuador bidireccional con entrada de un solo lado
- Alambre hasta 12 AWG, máximo grosor
- Rango de temperatura: -40°C a 49°C
- Sincronización activa, alarma y campana simultáneamente
- Tornillos de cubierta a prueba de manipulaciones
Especificaciones Físicas
- Dimensiones: 4¼˝H × 3½˝W × 3¼˝D (10.8cm × 8.9cm × 8.2cm)
- Peso: 2 lbs. (0.9 kg)

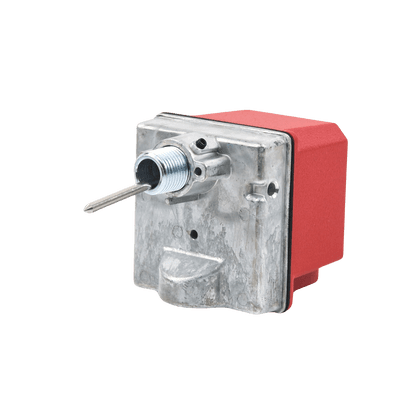

- Montaje: Rosca ½˝ NPT
- Entrada de conduíto: Una entrada lateral para conduíto ½˝
- Extensión del vástago: 35/32˝ (8.0 cm)
- Conexiones eléctricas: Dos juegos de contactos SPDT encerrados en un bloque de terminales duradero
- Accesorios: Kit de hardware de repuesto (A3010-00), Wrench de seguridad, Tornillos antimanipulación
Especificaciones de Funcionamiento
- Rango de temperatura: -40°F a 120°F (-40°C a 49°C)
- Clasificación del envolvente: UL interior/exterior, NEMA 3R cuando el actuador está montado verticalmente
- Clasificación eléctrica: 10.0 A @ 125/250V AC; 2.5 A @ 6/12/24V DC
- Aplicaciones: Sistema de rociadores automáticos (NFPA 13), Viviendas unifamiliares y bifamiliares (NFPA 13D), Ocupaciones residenciales hasta 4 pisos (NFPA 13R), Código Nacional de Alarmas de Incendios (NFPA 72)
- Garantía: 3 años
Características de Diseño
- Housing de metal fundido resistente a la intemperie
- Actuador bidireccional
- Actuador de longitud ajustable con función de desconexión
- Diseñado para funcionar sin requerir ajustes adicionales en válvulas cortas
- Cubierta con tornillos antimanipulación (patente US 5,213,205)
- Conexión a tierra incluida
Certificaciones
- Listado UL para uso interior y exterior
- Aprobado por Factory Mutual (FM)
- Aprobado por CSFM
- Aprobado por MEA
Compatibilidad y Aplicaciones
- Diseñado para válvulas de indicador poste y mariposa
- Compatible con válvulas de poste, poste empotrado y reducción de presión
- Montaje aceptable en posición vertical y horizontal del actuador
- No requiere accesorios de ángulo recto gracias a la entrada directa del conduíto
Especificaciones Eléctricas
- Contactos: Dos juegos de contactos SPDT (Forma C)
- Capacidad: 10.0 A @ 125/250V AC; 2.5 A @ 6/12/24V DC
- Clasificación: 125/250 VAC 10 A, 24 VDC 2.5 A
- Conexiones: Compatibilidad con alambre hasta 12 AWG
Requisitos de Instalación
- Instalación sin interferir con la operación normal de la válvula
- Ajuste para operar dentro de dos revoluciones de la válvula de control
- Máximo desplazamiento de un quinto de la distancia desde su posición normal
- No permitir que los conductores desnudos excedan el alojamiento del interruptor
- No hacer bucles con los cables
Información de Pedido
- PIBV2: Interruptor de supervisión para válvulas de indicador poste y mariposa
- PIBV2A: Interruptor de supervisión para válvulas de indicador poste y mariposa (modelo ULC)
Accesorios
- A3010-00: Kit de hardware de repuesto (llaves, tornillos)
- WFDW: Llave antimanipulación para cubierta
- 546-7000: Kit de interruptor de manipulación para modelo UL
- HEXW: Llave hexagonal
- S07-66-XX: Tornillos antimanipulación para cubierta
Información de Contacto
Para obtener información adicional, visite: www.safesignalsprinkler.com
Para soporte técnico: 844-597-8655
Especificaciones sujetas a cambio sin previo aviso
