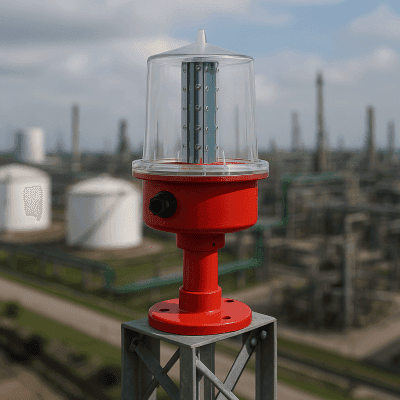

Luz de Obstrucción 24 VCD con Poste, de Aviación LED de Baja Intensidad (Tipo B), Certificación ICAO, Protección IP66 y Alta Durabilidad para Torres y Estructuras
MODELO SAOL3P-24-R · ID 248331
Qlight modelo: SAOL3P
La serie SAOL3 de Qlight son luces de obstáculo de aviación LED de baja intensidad diseñadas para cumplir con las normativas ICAO en aplicaciones de señalización aeronáutica. Estos dispositivos utilizan diodos LED de alta intensidad que proporcionan una luz roja fija con intensidades luminosas de 42cd±10% para los modelos Tipo B (SAOL3/SAOL3P), garantizando una visibilidad óptima en condiciones nocturnas. Construidos con lente de policarbonato (PC) de alta resistencia, carcasa de aluminio (AI) y soporte en acero inoxidable STS316L, ofrecen una protección IP66 que asegura su operación confiable en condiciones ambientales adversas con temperaturas extremas de -30°C a +50°C. Con un consumo máximo de 30W para la serie SAOL3, e incorporan entrada de cable PF 1/2" en los modelos base y Ø20 mm en las versiones P.
- Clasificación ICAO: Baja intensidad Tipo A (SAOL2/SAOL2P) y Tipo B (SAOL3/SAOL3P)
- Fuente de luz: Diodos LED de alta intensidad (High Intensity Light Emitting Diodes)
- Color de luz: Rojo (Red)
- Función de luz: Fija (Steady)
- Color de carcasa: Rojo
- Entrada de cable: PF 1/2" (SAOL2/SAOL3) / Ø20 mm (SAOL2P/SAOL3P)
- Sensor de luz ambiente: Disponible opcionalmente (activación automática al detectar oscuridad)
- Cableado: Sin polaridad (aplica tanto para DC como AC)
- Cable de alimentación externa: UL1015 AWG18 (0.75 mm²) × 500 mm
Rendimiento Óptico
- Intensidad luminosa SAOL3/SAOL3P: 42cd ±10%
- Tipo de LED: Alta intensidad (High Intensity Light Emitting Diodes)
- Color de luz: Rojo
- Función: Fija (Steady)
- Clasificación ICAO: Baja intensidad Tipo A / Tipo B
- Sensor de luz ambiente: Opcional, activa automáticamente al detectar oscuridad
*El sensor de luz ambiente se ubica en la parte superior del lente. Mantener el lente limpio y libre de obstrucciones para un funcionamiento correcto.
Especificaciones Físicas y Eléctricas
- Consumo SAOL3/SAOL3P: Máx. 30W
- Materiales: Lente: PC / Carcasa: Aluminio (AI) / Soporte: STS316L / Tubo: STS
- Peso SAOL3P: 1.61 Kg
- Protección: IP66
- Temp. operación: -30°C a +50°C
- Entrada de cable: Ø20 mm (SAOL3P)
- Cable alimentación: UL1015 AWG18 (0.75 mm²) × 500 mm
- Dimensiones SAOL3/SAOL3P: Ø157 × 303 mm
- Montaje SAOL3P: PCD 90 mm, 4 orificios Ø11 mm
Certificaciones y Aplicaciones
- Certificación ICAO
- Certificación CE (SAOL3/SAOL3P)
- Aplicación Tipo B (SAOL3/SAOL3P): Chimeneas, torres de acero, postes, estructuras de marco, torres de electricidad y turbinas eólicas a 60 m del suelo; obstáculos a 150 m del suelo dentro del Área de Restricción
- Instalación: Fijación mediante pernos con arandela plana y arandela de resorte; orientación según manual para evitar penetración de humedad
- Fabricante: Qlight Co., Ltd. (Corea)
