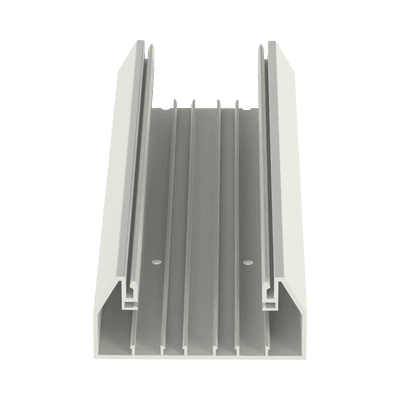

Base para canaleta T-70, de PVC rígido, con orificios perforados para montaje, 103.3 x 44.9 x 2400 mm, Color Blanco Mate
MODELO T70BIW8 · ID 141507
Descripción General
Las canaletas no metálicas de la serie T-70, cuentan con un diseño de dos caras, para enrutar, proteger y ocultar cables de voz, vídeo, fibra óptica y eléctricos. Resistente a impactos con grado de inflamabilidad UL94V-0.
Características Principales
- Material: PVC rígido
- Color: Blanco Mate (IW)
- Grado de inflamabilidad: UL94V-0; FT4
- Radio de curvatura mínimo: 1 pulgada (25.4mm), cumple con estándares TIA/EIA
- Aprobaciones: UL Listed 95425 (canaleta); UL Listed E116129 (accesorios)
- Código NEC: Artículo 388
- Dimensiones: 103.3 x 44.9 x 2400 mm (Ancho x Alto x Largo)
- Tensión máxima: 600VAC (UL-5A); 600V (CSA C22.2 No. 62.1-03)
Beneficios del Diseño
- Diseño de dos caras para enrutamiento eficiente
- Resistente a impactos y difícil de manipular por personal no autorizado
- Acabado sólido que no se astilla, pela, oxida o raya
- Fácil de cortar sin herramientas especializadas
- Permite acceso rápido a los cables mediante placas frontales 'snap-on'
- Diseño estético que combina con diversos entornos
- Construcción no metálica que reduce la fatiga del instalador
Aplicaciones
- Instalaciones de telecomunicaciones (Vídeo, voz, datos)
- Instalaciones de seguridad y control (Automatización, alarmas, control de acceso)
- Instalaciones eléctricas
- Soluciones para rutas de cables de baja tensión, fibra óptica y/o energía a lo largo de paredes perimetrales
Especificaciones Técnicas
- Área interna: 5.15 in² (332 mm²)
- Capacidad de cables: Véase tabla de llenado
- Resistencia al impacto: Alta
- Compatibilidad: Con sistema Pan-Net® de Panduit
- Colores disponibles: Blanco Mate (IW), Electrical Ivory (EI), Blanco (WH). Gris Internacional (IG) disponible solo en longitudes de 8'
Capacidad de Llenado
Capacidad máxima de cables (en pulgadas cuadradas):
- Cables eléctricos: 14-10 AWG
- Cables de datos: Cat. 5e, Cat. 6, Cat. 6A
- Cables coaxiales: RG6, RG59/U
- Fibra óptica: 2 Strand
- Densidad máxima: 40-60% según tipo de cable
Compatibilidad
- Montaje de placas frontales estándar NEMA
- Compatible con accesorios Panduit
- Soporta sistemas de alimentación eléctrica
- Permite separadores internos para canales múltiples
Accesorios Compatibles
Base coupling: T70BCIW-X
Cover coupling: T70CCIW-X
Outside corner fitting: T70OCIW
Inside corner fitting: T70ICIW
Right angle fitting: T70RAIW
End cap fitting: T70ECIW
Entrance end fitting: T70EEIW
Tee fitting: T70TIW
Insert for tee fitting: T70TD
Transition fitting base/cover: T70TRIW
Transition fitting cover only: T70TRCIW
Wire retainer: T70WR-X
Device bracket: T70DB-X
Three sided hanging box: T70HB3-X
Three sided hanging box GFCI: T70HB3GFCI-X
Hanging box: T70HB-X
Workstation Outlet Center™ Offset Box: T70WCIW
Backfeed fitting: T70BFIW
Backfeed fitting insert: T70BFI
Fiberspool bracket: T70FSB
Workstation Outlet Center™ Offset Box: T70WC2IW
Información Adicional
Normas y Certificaciones
- UL Listed 95425 (canaleta)
- UL Listed E116129 (accesorios)
- UL 5A 600VAC
- CSA C22.2 No. 62.1-03 600V
- UL94V-0; FT4
Dimensiones
- Ancho: 103.3 mm
- Alto: 44.9 mm
- Largo: 2400 mm (8 pies)
- Área interna: 5.15 in² (332 mm²)
Compatibilidad
- Montaje para placas frontales NEMA
- Compatible con sistema Pan-Net®
- Soporta canales múltiples
- Compatible con accesorios estándar
Compatibilidad con Estándares
TIA/EIA-568-B
Radio de curvatura mínimo de 1 pulgada
Radio de curvatura mínimo de 1 pulgada
UL 5A
600VAC para conductores
600VAC para conductores
CSA C22.2 No. 62.1-03
600V para conductores
600V para conductores
NEC Artículo 388
Estándar para canaletas no metálicas
Estándar para canaletas no metálicas
Opciones de Color
Blanco Mate (IW)
Color estándar para interiores
Color estándar para interiores
Electrical Ivory (EI)
Opción de color para ambientes industriales
Opción de color para ambientes industriales
Blanco (WH)
Color blanco puro para aplicaciones generales
Color blanco puro para aplicaciones generales
Gris Internacional (IG)
Disponible solo en longitudes de 8 pies (2400mm)
Disponible solo en longitudes de 8 pies (2400mm)
Información de Contacto
Página Web
Servicio al Cliente
- Correo: cs@panduit.com
- Teléfono: 800.777.3300
©2015 Panduit Corp. Todos los derechos reservados.
Reemplaza a WW-SRSP12
