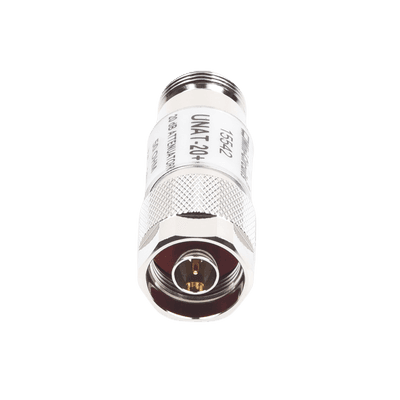

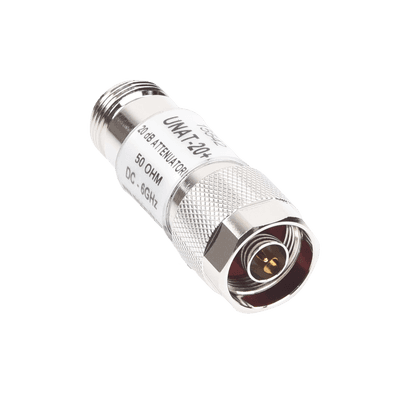

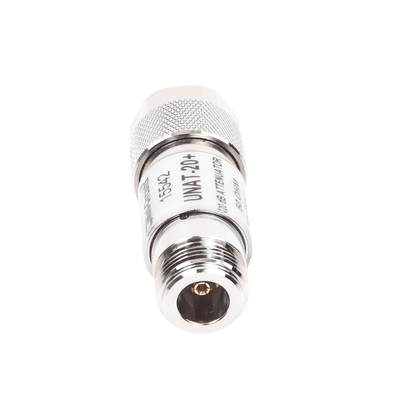

Atenuador en Línea de 20 dB, 0.5 W, Conectores N Macho-Hembra, CD-6 GHz.
MODELO UNAT-20 · ID 33898
Características Principales
- Atenuador de 20 dB para reducción precisa
- Soporta hasta 0.5 W de potencia
- Conectores tipo N macho-hembra
- Rango de operación CD-6 GHz
- Compatible con múltiples aplicaciones de radiofrecuencia
Especificaciones Eléctricas
- Rango de frecuencia: DC-6000 MHz
- Atenuación: 20±0.3 dB
- Flatness: 0.45 dB (DC-3 GHz), 0.45 dB (3-4.5 GHz), 0.40 dB (4.5-6 GHz)
- Potencia máxima: 0.5 W
- VSWR: 1.75:1 (DC-3 GHz), 1.25:1 (3-4.5 GHz), 1.30:1 (4.5-6 GHz)
Especificaciones Mecánicas
- Conectores: N-Type macho-hembra
- Impedancia: 50Ω
- Temperatura de operación: -45°C a 100°C
- Temperatura de almacenamiento: -55°C a 100°C
- Peso: 72.5 gramos
Aplicaciones
- Ajuste de nivel de señal
- Emparejamiento de impedancia
- Sistemas de comunicación RF
- Instrumentación de medición RF
Características Adicionales
- Construcción rígida tipo unibody (CASE STYLE: FF779)
- Disponibilidad inmediata
- Bajo costo
- Compliant con RoHS
Datos Típicos
- Atenuación a 10 MHz: 20.00 dB
- Atenuación a 1000 MHz: 20.21 dB
- Atenuación a 6000 MHz: 19.74 dB
- VSWR a 10 MHz: 1.00:1
- VSWR a 6000 MHz: 1.29:1
