Interruptor de Estado de Corriente On/Off, Serie HX00, 0.15-200 A, Salida N.O./N.C. 30-250 Vac/dc, Split-core y Solid-core, UL 508, CE, 5 Años Garantía

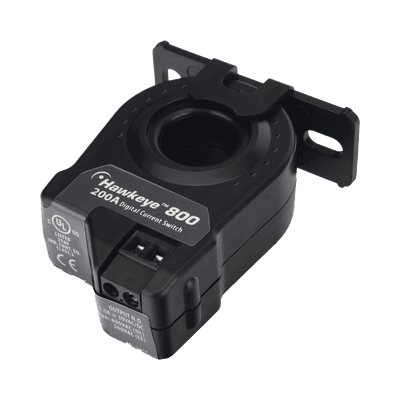

MODELO V-H800 · ID 249769
Características Principales
- Punto de activación mínimo de 0.15 A (más bajo de la industria)
- Rango de amperaje amplio: 0.15 a 200 A
- Núcleo partible para instalación rápida en retrofit
- Soporte montaje removible con múltiples configuraciones
- Operación confiable en rangos -40°C a 75°C
Especificaciones Técnicas
- Modelo: H800
- Tipo de núcleo: Solid-core
- Rango de corriente: 0.25 a 200 A
- Salida: N.O. 1.0 A @ 30 Vac/dc
- Punto de activación: 0.25 A o menos
- Alimentación: Inducida de la corriente monitoreada
- Temperatura operación: -40 a 75°C (hasta 100 A, 0.25 A status output)
- Humedad: 10-90% RH sin condensación
- Aprobaciones: UL 508, CE
- Garantía: 5 años
Conexiones Eléctricas
- Tamaño cable: 24 a 14 AWG
- Par de torsión: 3.5-4.4 in-lbs
- Tensión aislamiento: 600 Vac RMS (UL), 300 Vac RMS (CE)
- Frecuencia: 50/60 Hz, hasta 115 Hz (VFD)
Salida de Estado
- Tensión caída: 1.9 Vdc (máx.) @ 0.1 A
- Fugas: 34 μA @ 5 Vdc, 200 μA @ 30 Vdc (H800NC)
- Indicadores LED: No usar como evidencia de tensión aplicada
Aplicaciones
- Unidades de ventilación
- Ventiladores de impulsión directa
- Unidades de ventilación y bombas de recirculación
- Cargas fijas
Características de Diseño
- Montaje removible ajustable
- Diseño compacto (2.8' x 1.7')
- Terminal block extendible
- Resistente a campos electromagnéticos
