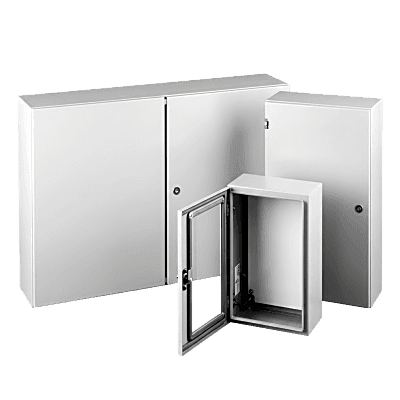

Gabinete Eléctrico de Control (Línea Concept) de 610 x 610 x 203 mm NEMA 4/12, Acero Color Gris Claro
MODELO CSD24248LG · ID 251719
Concept modelo: CSD24248LG
Gabinete Eléctrico de Control de puerta sencilla con dimensiones 24 x 24 x 8 pulgadas (610 x 610 x 203 mm), fabricado en acero dulce con acabado en polvo color gris claro RAL 7035. Diseñado con estilo aerodinámico y cierres de cuarto de vuelta al ras que proporcionan un acabado estético y duradero. Certificado cUL según CSA C22.2 No. 94, tipo 4, 12 con número de archivo E61997, además de cumplir con estándares NEMA/EEMAC Tipo 4, 12, 13 y protección IP66 según IEC 60529. La puerta se abre 210 grados gracias al reducido ancho de la brida del cuerpo, incorpora bisagras ocultas para apariencia limpia y sistema de cierre de tres puntos en gabinetes mayores a 42 pulgadas.
Características Generales
- Número de artículo: 15999
- Altura: 610 mm (24 in)
- Anchura: 610 mm (24 in)
- Fondo: 203 mm (8 in)
- Material: Acero dulce
- Acabado: Polvo recubierto
- Color: Gris claro
- Código de color: RAL 7035
- Grosor del cuerpo: 1.52 mm
- Grosor de puerta: 1.9 mm
- Montaje: 572 x 572 mm
- Cantidad de cierres: 2
- Tipo de cierre: Cuarto de vuelta
Certificaciones y Estándares
- Certificación cUL: CSA C22.2 No. 94; Type 4, 12; File No. E61997
- NEMA/EEMAC: Tipo 4, 12, 13
- Protección IP: IP66 según IEC 60529
Características Estructurales
- Costuras de soldadura continuas y pulidas
- Puertas esquinadas
- Pinzas de bisagra fáciles de quitar e instalar
- Pernos sin rosca y sujetadores en la puerta
- Apertura de puerta 210 grados
- Brida de chasis externa
- Pernos de montaje en panel
- Orificios de montaje en parte posterior
- Puerta desmontable con bisagras ocultas
- Empaque de espuma de una sola pieza
- Cerrojos ranurados de cuarto de vuelta
- Dispositivo de alineación de puerta
- Perno de conexión para puesta a tierra
- Previsión para bolsillo para datos termoplástico
- Kit de herrajes con tuercas de montaje de panel
- Instrucciones de instalación incluidas
- Sistema de cierre de tres puntos
Información Técnica
- Bisagras: 4 bisagras en gabinetes de 60 pulgadas
- Montaje en pared: Soporte externo opcional
- Compatibilidad: Paneles Concept opcionales
- Clip: Clip de captación integrado
- Puesta a tierra: Provisión en cuerpo y puerta
- Sellado: Arandelas de sellado incluidas
