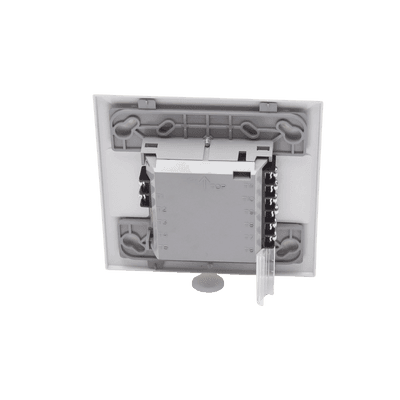

Módulo De Interfaz - Monitorea Detectores Convencionales a 2 Hilos
MODELO MMF-302 · ID 82164
Características Principales
- Monitoreo de detectores convencionales de dos hilos
- Compatible con paneles Fire-Lite direccionables
- Requiere alimentación eléctrica de 24-voltios filtrada
- Listado UL, ULC, MEA, FM y CSFM
- Consumo eléctrico eficiente de solo 5.1 mA
Especificaciones Técnicas
- Voltaje de operación: 15 a 32 VDC
- Corriente máxima: 5.1 mA (LED encendido)
- Corriente promedio: 270 µA
- Resistencia máxima IDC: 25 Ohms
- Resistencia EOL: 3.9K Ohms
Condiciones Ambientales
- Rango de temperatura: 32°F a 120°F (0°C a 49°C)
- Humedad: 10% a 93% no condensante
Dimensiones
- 4.5' (11.43 cm) de alto x 4' (10.16 cm) de ancho x 1.25' (3.175 cm) de profundidad
- Montaje en caja de 4' (10.16 cm) cuadrada x 2.125' (5.398 cm) de profundidad
Compatibilidad
- Paneles MS-9050UD
- Paneles MS-9200UDLS
- Paneles MS-9600UDLS
- Serie Endurance ES50X, ES50XI, ES200X y ES200XI
Certificaciones
- UL: S2424
- ULC: S2424
- FM Approved
- CSFM: 7300-0075:0185
- MEA: 72-01-E
Aplicaciones
- Monitoreo de detectores de humo convencionales de dos hilos
- Compatible con circuitos NFPA Style B (Clase B) o Style D (Clase A)
- No compatible con detectores de 4 hilos
- Para sistemas de dos hilos inteligentes con dirección
Características Eléctricas
- Voltaje de alimentación: 24VDC limitado por potencia
- Rizado máximo: 0.1 Vrms
- Corriente máxima: 90 mA por módulo
Operación
- Se identifica automáticamente en el panel de control
- Utiliza una dirección disponible en el lazo SLC
- Responde a encuestas regulares del panel de control
- LED parpadea durante operación normal
- LED se mantiene encendido en alarma
Instalación
- Montaje directo en caja eléctrica estándar de 4' cuadrada
- Conexión mediante terminales T10 y T11
- Instalación debe cumplir con códigos eléctricos locales
- Diseñado exclusivamente para cableado limitado por potencia
