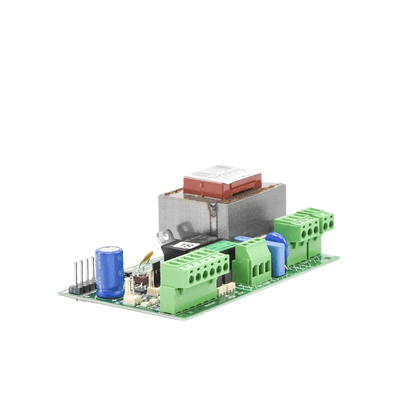

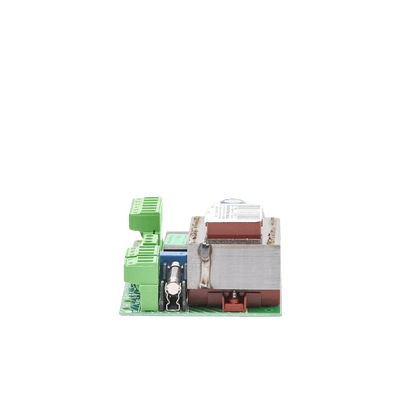

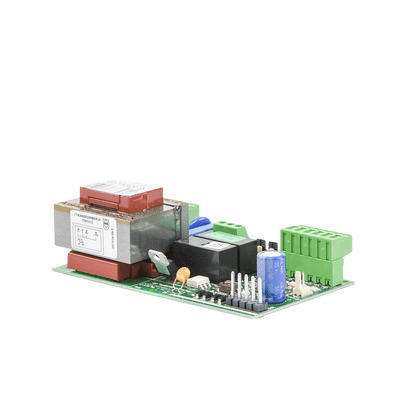

Tarjeta controladora para Barrera FAAC 615
MODELO 20228125 · ID 186504
Características principales
- Compatible con sistema de barrera 615
- Control vía RS485 para integración avanzada
- Procesador de 32 bits para rendimiento óptimo
- Soporte para hasta 1000 usuarios registrados
- Entrada de voltaje de 24V para flexibilidad
Características técnicas
- Tensión de alimentación: 110V~ - 50Hz
- Potencia absorbida: 4 W
- Carga máx. Motor: 800 VA
- Corriente máx. accesorios: 250 mA
- Temperatura ambiente: -20°C ÷ +55°C
- Fusibles: F1 = 6,3A-250V / F2 = autorregenerable
- Lógicas de funcionamiento: B/C, B, C, EP, AP, P, A (por defecto = EP)
Conexiones
- 1 OPEN: Dispositivo con contacto N.A.
- 2 CLOSE: Dispositivo con contacto N.A.
- 3 STOP: Dispositivo con contacto N.C.
- 4-5: Alimentación accesorios (-24Vdc / +24Vdc)
- 6 SAFE: Dispositivo de seguridad en cierre
- 7-9: Conexión motor (OP/COM/CL)
- 10-12: Salidas destellador y lámpara
- 13-14: Alimentación tarjeta (230 Vac)
Programación
- Selección de lógica mediante pulsador SW1
- Autoaprendizaje de tiempos (0-10 min.)
- Configuración de predestello (3 seg. previos al movimiento)
- Función de pausa programable (máx. 5 min.)
Lógicas de funcionamiento
- B/C - Mixta
- B - Semiautomática
- C - Presencia operador
- EP - Semiautomática paso-paso
- AP - Automática paso-paso
- P - Aparcamiento
- A - Automática
Componentes
- LED de señalización DL1
- Pulsador de programación SW1
- Transformador TF1
- Conectores J1-J9 para distintas funciones
- Fusibles F1 y F2
Condiciones de seguridad
- Desconectar la alimentación antes de cualquier intervención
- Instalar interruptor magnetotérmico diferencial
- Separar cables de alimentación de cables de mando y seguridad
- Utilizar vainas separadas o cable blindado con blindaje a masa
- Verificar funcionamiento de dispositivos de seguridad después de instalación
Aplicaciones
- Control de barreras de acceso vehicular
- Automatización de puertas basculantes
- Sistemas de seguridad perimetral
- Integración con sistemas de control de acceso
- Gestión de aparcamientos y peajes
Certificaciones
- Cumple con directivas 73/23/CEE y 89/336/CEE
- Modificaciones según 92/31/CEE y 93/68/CEE
- Conformidad CE según declaración del fabricante
