Montaje Z y L / Para Chapa Magnética E941SA300RQ / Uso Interior / 300 Lbs
MODELO E-941S300R/ZQ · ID 161773
Características Principales
- Diseño reversible para puertas de apertura izquierda o derecha
- Protección contra sobretensión (MOV)
- Hardware de montaje completo incluido
- Soporta tensiones de 12/24 VDC seleccionables
- Compatible con RoHS
- No deja magnetismo residual
- Placa de montaje desmontable
Aplicaciones
- Seguridad para gabinetes
- Control de acceso en puertas peatonales
- Protección para pequeñas estructuras
- Montaje en puertas batientes hacia adentro
Accesorios Incluidos
- Soporte tipo 'Z' ajustable
- Soporte tipo 'L' (1 o 2 unidades)
- Placa para ocultar tornillos de montaje
- Placas espaciadoras (según aplicación)
Especificaciones Técnicas
- Tensión: 12 o 24 VDC ±10%
- Consumo: 420mA@12VDC / 210mA@24VDC
- Resistencia: 57Ω ±10% por bobina
- Peso: 2 lb 13.5 oz (1.3 kg)
- Temperatura: 14° a 131° F (-10° a 55° C)
- Material: Aluminio anodizado
- Fuerza: 300 lbs
Dimensiones
- Electroimán: 7.875' x 1' x 1.375' (200x24x35 mm)
- Placa de armadura: 6' x 0.375' x 1.25' (152x10x32 mm)
Notas de Instalación
- Diseñado para uso interior exclusivamente
- No usar diodo en paralelo con el electroimán
- Evitar correr cables de potencia y señal en el mismo conducto
- Ubicar el electroimán en el interior de la puerta para evitar manipulación
- Ajustar la placa de armadura con arandela de goma para permitir pivoteo
- Verificar alineación entre electroimán y placa de armadura
- Superficies de contacto limpias y libres de óxido
Componentes Incluidos
- 1 x Placa de montaje
- 1 x Electroimán
- 1 x Placa de armadura
- 1 x Tornillo para placa de armadura
- 2 x Arandelas metálicas
- 1 x Arandela de goma
- 1 x Tornillo hexagonal
- 2 x Pasadores guía
- 5 x Tornillos autorroscantes largos
- 2 x Tornillos hexagonales de montaje
- 2 x Tapas antivandálicas
- 2 x Llaves Allen
Solución de Problemas
- Puerta no se bloquea: Verificar conexiones, alimentación y resistencia de bobinas
- Baja fuerza de sujeción: Verificar alineación, limpieza de superficies y configuración de tensión
- Retraso en liberación: No instalar diodo adicional (ya tiene protección MOV)
Accesorios y refacciones
Sobre pedidoENFORCER SECOLARM
Chapa Magnética de 300 Lbs / Con Led Indicador / Para Uso Interior
$2,400$2,900-17%
MXN · IVA incluido · Precio de mayoreo por volumen
Sobre pedidoACCESSPRO
Sensor de movimiento de Microondas para puertas automáticas, uso como botón de salida, deteccion de movimiento/ IP55 / Rango de deteccion de 4 mts.
$700$1,100-36%
MXN · IVA incluido · Precio de mayoreo por volumenProductos relacionados
En stockROSSLARE SECURITY PRODUCTS
Convertidor de RS232 a RS485
$700$800-13%
MXN · IVA incluido · Precio de mayoreo por volumen
En stockAccessPRO
Mástil recto de 3 metros para barrera XBF3000
$1,000$1,300-23%
MXN · IVA incluido · Precio de mayoreo por volumen
En stockACCESSPRO

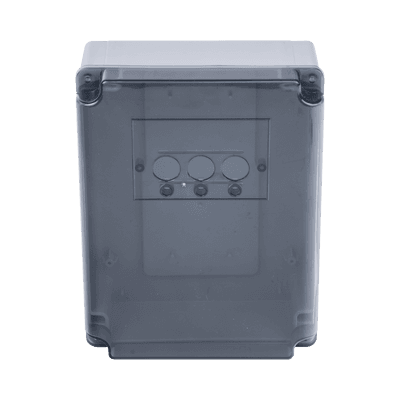

Refacción para barreras XBS y XBF AccessPRO Industrial / Caja de plástico con botonera para cuadro de mando
