Soporte + Barra de Conexion (12/24/36 MOD) (12+2 ENTR.) IP40

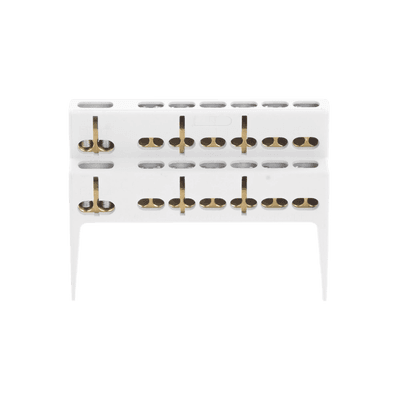

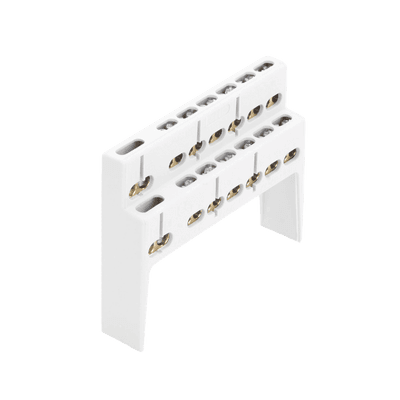

MODELO BC40M36 · ID 212613
Características principales
- Compatibilidad con 12/24/36 módulos de conexión
- Incluye 12+2 entradas para conexiones adicionales
- Diseño compacto adecuado para entornos IP40
- Construcción robusta para uso industrial
- Fácil instalación en sistemas modulares existentes
Especificaciones técnicas
- Protección contra: Corrientes de cortocircuito y sobrecarga
- Indicador de posición: Color codificado para visualización del estado
- Aplicación: Instalaciones domésticas, comerciales e industriales
- Curvas de disparo: B (3-5In), C (5-10In), D (10-14In)
- Capacidad de ruptura: Hasta 6000A
- Vida eléctrica: 4,000 ciclos
- Temperatura ambiente: -5°C a +40°C (operación), -25°C a +70°C (almacenamiento)
- Conexión: Tornillos para cables de 18-4 AWG (25mm²), barra de cobre 10mm²
- Montaje: Carril DIN EN 60715 (35mm)
- Grado de protección: IP40
Dimensiones
- Dimensiones: 49.5±0.31mm (ancho) × 54.1mm (altura)
- Distancia entre módulos: 13.0±5mm
Compatibilidad
- Compatibilidad: Módulos de conexión de 12, 24 y 36 posiciones
- Compatibilidad eléctrica: Con interruptores NB1-63 y NB1-63H
Estándares y certificaciones
- IEC/EN 60898-1
- IEC/EN 60947-2
- UL1077
Aplicaciones
- Protección de circuitos eléctricos en instalaciones residenciales
- Protección de equipos en sistemas comerciales e industriales
- Protección de transformadores de baja tensión
- Protección de cargas con picos de corriente elevados
Características técnicas
- Tensión nominal: 230/400V AC
- Tensión de aislamiento: 500V
- Frecuencia: 50/60Hz
- Clase de limitación de energía: Clase 3
- Tensión soportada: 4000V (1.2/50μs)
- Prueba dieléctrica: 2kV/1min
- Grado de contaminación: 2
- Par de apriete: 2.5 N·m (22 in-lbs)
Selección y protección
- Curva B: 3-5In - Protección para personas y cables largos en sistemas TN e IT
- Curva C: 5-10In - Protección para cargas resistivas e inductivas con bajo consumo inicial
- Curva D: 10-14In - Protección para transformadores y lámparas de descarga
- Selección: Basada en corriente de cortocircuito y tensión del sistema
Características adicionales
- Mecanismo libre de disparo
- Espacio para disipación de calor
- Portafusible extensible para fácil instalación
- Acepta barras de conexión
