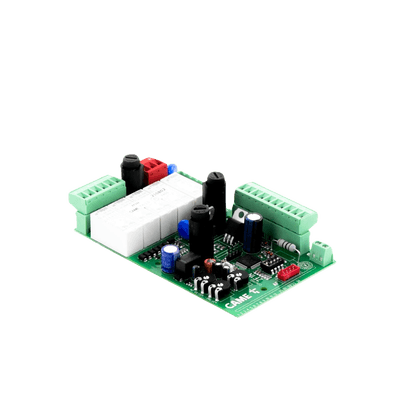

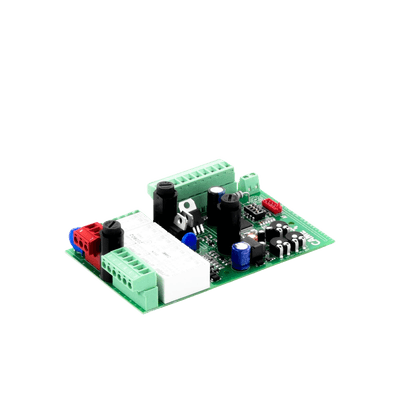

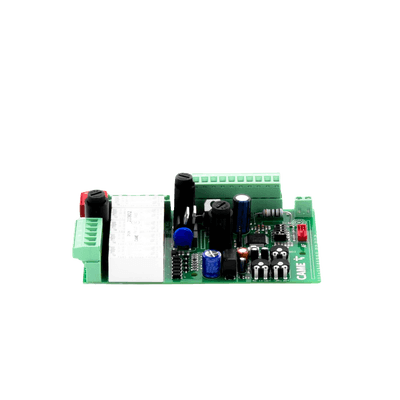

Tarjeta de control para ZF1N Compatible con motores abatibles 001U7220
MODELO 88001-0067 · ID 187692
Características principales
- Compatibilidad con modelos 001U7220 y 002ZFN110
- Diseño eficiente para control avanzado
- Fácil integración en sistemas existentes
- Alta fiabilidad en operaciones críticas
- Interfaz de usuario simplificada y accesible
Especificaciones técnicas
- Grado de protección: IP54
- Alimentación: 230 V CA o 120 V CA
- Consumo en stand-by: 40 mA
- Potencia máxima: 320 W
- Material de la caja: ABS
- Temperatura de funcionamiento: -20°C a +55°C
Fusibles
- Línea: 5 A
- Tarjeta: 315 mA
- Accesorios: 3,15 A
Conexiones eléctricas
- Alimentación: 120 V o 230 V AC
- Salida para accesorios: 24 V AC - máx. 20 W
Dimensiones
- Medidas: 184 x 452 mm
Funciones configurables
- Cierre automático activado/desactivado
- Función ABRE-STOP-CIERRA-STOP (secuencial)
- Función ABRE-CIERRA-INVERSIÓN (paso-paso)
- Test de seguridad para verificación de fotocélulas
- Función para borrar usuarios
Regulaciones
- Tiempo de cierre automático (1-120 segundos)
- Tiempo de funcionamiento de motorreductores (15-120 segundos)
- Retraso en cierre del motor M2 (3-10 segundos)
Conexiones de seguridad
- Entrada para fotocélulas
- Comprobación de dispositivos de seguridad
- Protección contra fallos en dispositivos de seguridad
Conexiones de dispositivos
- Conexión para motorreductores
- Salida para luz intermitente
- Salida de indicación de puerta abierta
Comunicación inalámbrica
- Conector para tarjeta AF
- Conexión para antena RG58 (hasta 10m)
- Memorización de hasta 50 usuarios
Condiciones de instalación
- Instalación por personal calificado
- Corte de tensión antes de la instalación
- Preparación de tuberías y canaletas
- Comprobación de conexiones internas
- Verificación de fijación en superficies sólidas
Tipos de cables recomendados
- Cables H05RN-F para uso exterior
- Cables H05VV-F para uso interior
- Sección mínima según longitud de cable
- Cable RG58 para antena (hasta 10m)
Protección eléctrica
- Fusibles rápidos para todas las conexiones
- Protección contra sobretensión categoría III
- Aislamiento suplementario en conexiones internas
Componentes principales
- Transformador
- Borneros para conexiones
- Trimmer para ajustes
- LEDs indicadores
Aplicaciones
- Control de cancelas de dos hojas batientes
- Uso residencial y en comunidades de vecinos
- Instalación en entornos interiores y exteriores
Precauciones de seguridad
- Instalación exclusiva por personal calificado
- Cortar la tensión antes de manipular
- Protección contra sobrecargas mediante fusibles
- Verificación de aislamiento en conexiones internas
- Protección contra daños mecánicos en cables
Notas de programación
- Memorización de usuarios hasta 50 emisores
- Procedimiento de programación mediante pulsador PROG
- Confirmación mediante LED de programación
- Comprobación automática de fotocélulas
