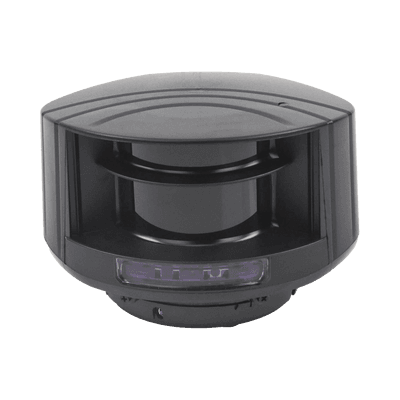

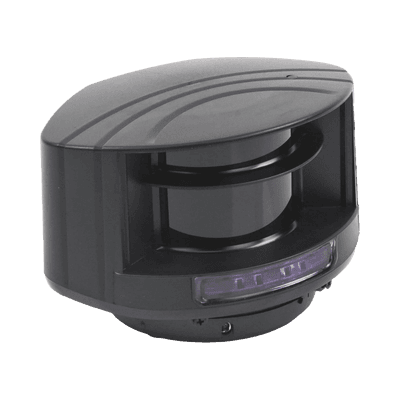

SENSOR LASER DE SEGURIDAD
MODELO 10-LZR-S600 · ID 215557
Descripción
- Sensor láser de tiempo de vuelo para detección precisa
- 4 cortinas láser que crean una zona de detección 3D
- Rango de detección máximo de 25 x 25 m (82 x 82 ft)
- Característica de presencia y movimiento
- Carcasa IP65 adecuada para instalación exterior e industrial
- 3 puntos láser visibles para ajuste del ángulo de inclinación
- Ajuste mediante control remoto universal BEA
Características Técnicas
- Tecnología: Láser, medición por tiempo de vuelo
- Rango de detección: 10 m x 10 m (33 ft x 33 ft) por defecto (máx. 25 m x 25 m)
- Resolución angular: 0.3516°
- Tamaño mínimo detectable: 20 mm @ 3 m (0.8 in @ 10 ft), 35 mm @ 5 m (1.4 in @ 16 ft), 70 mm @ 10 m (2.8 in @ 33 ft), 175 mm @ 25 m (6.9 in @ 82 ft)
- Características del láser: IR (905 nm, 0.10mW, Clase 1), Visible rojo (635 nm, 0.95mW, Clase 2)
- Alimentación: 10 – 35 VDC
- Consumo: < 5 W
- Tiempo de respuesta: 20 ms típico (máx. 80 ms)
- Salidas: 2 relés electrónicos (aislados, sin polaridad)
- Protección: IP65 / NEMA 4
Conexiones y Señalización
- Entradas: 2 optoacopladores (aislados, sin polaridad)
- Salidas: Relés con voltaje máx. 35 VDC / 24 VAC, corriente máx. 80 mA
- LEDs: 1 azul (alimentación), 1 naranja (error), 2 bicolor (detección/salida)
Condiciones Ambientales
- Rango de temperatura: -30°C a +60°C (-22°F a +140°F) en funcionamiento
- Humedad: 0 – 95% sin condensación
- Vibraciones: < 2G
- Normas: IEC 60529:2001, IEC 60825-1:2007, IEC 60950-1:2005
Montaje
- Material: PC/ASA
- Color: Negro
- Ángulos de montaje: -45°, 0°, 45°
- Rango de rotación: -5° a +5° (bloqueable)
- Rango de inclinación: -3° a +3°
Aplicaciones
- Protección de perímetro
- Automatización industrial
- Puertas y portones industriales grandes
- Sistemas de transporte masivo
- Indicación de advertencia
Conformidad
- IEC 60529:2001
- IEC 60825-1:2007
- IEC 60950-1:2005
- IEC 61000-6-2:2005
- IEC 61000-6-3:2006
- 2006/95/EC (LVD)
- 2002/95/EC (RoHS)
- 2004/108/EC (EMC)
Accesorios
- 10LZRI30 - Sensor LZR-I30
- 10INDBRACKET - Soporte industrial
- 10MINIBRACKET - Soporte mini
- 10REMOTE - Control remoto universal
- 10PSST242 - Fuente de alimentación 242VDC 2A
Beneficios Clave
- Detección 3D precisa mediante tecnología láser de tiempo de vuelo
- Amplio rango de detección para aplicaciones industriales grandes
- Diseño resistente para entornos industriales y exteriores
- Alta inmunidad a interferencias ambientales
- Capacidad para ignorar condiciones dinámicas del suelo y clima extremo
- Interfaz para integración con sistemas de gestión de edificios
