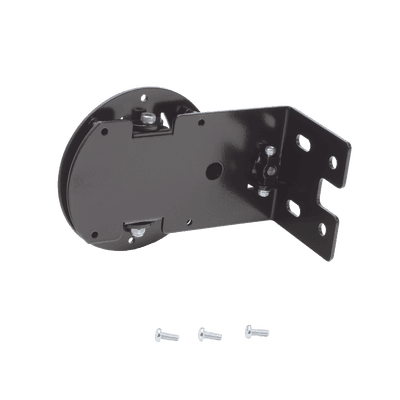

Base de Montaje para Sensor 10LZRFLATSCAN-S
MODELO 10-FSSMB · ID 205883
Descripción General
- Sensor de seguridad LZR®-FLATSCAN RS305 basado en tecnología Time of Flight
- Diseñado para monitorear y asegurar el área peligrosa entre puertas de andén y puertas del vehículo
- Solución compacta profesional para aplicaciones con espacio limitado
Características Principales
- Escaneo láser 2D para detección precisa
- Alcance máximo de detección de 20 metros
- Frecuencia de escaneo ajustable hasta 50 Hz
- Interfaz de comunicación Ethernet y RS232
- Diseño compacto para espacios reducidos
Especificaciones Técnicas
- Tecnología: Escáner láser, medición de tiempo de vuelo
- Modo de detección: Presencia
- Alcance máximo: 5.5m × 5.5m (4m @ 5% reflectividad)
- Ángulo de apertura: 90°
- Resolución angular: 0.23° (400 puntos dentro de 90°)
- Características de emisión: Longitud de onda 905 nm; potencia de pulso máximo 25 W (Clase 1)
- Láser visible: Longitud de onda 650 nm; potencia de salida continua 3 mW (Clase 3R)
Especificaciones Técnicas (cont.)
- Tensión de alimentación: 12-24V CC ±15%
- Consumo: ≤ 2.3 W, corriente pico: 1A
- Tiempo de respuesta: Máx. 50 ms + retardo de activación de salida
- Salida: 1 optoacoplador (aislamiento galvánico - libre de polaridad), 1 Relé (contacto libre de potencial)
- Indicadores LED: 1 LED tricolor: estado de detección/salida
- Dimensiones: 124 mm (L) × 90 mm (H) × 50 mm (D) (sin soporte)
- Color: Negro
Especificaciones Ambientales
- Ángulos de inclinación: ±3° (con soporte)
- Grado de protección: IP66 (EN 60529)
- Rango de temperatura: -30°C a +60°C cuando está alimentado
- Humedad: 0-95% sin condensación
- Vibraciones: < 2 G
- Conformidad: IEC 60825-1; EN 60950-1; EN 61000-6-2; EN 61000-6-3; EN 60529:2001; EN 50121-3-2:2006
Funciones Avanzadas
- Función de autoaprendizaje del entorno y fondo
- Detección de enmascaramiento con puntos visibles
- Auto-monitoreo completo con detección de enmascaramiento
- Diseño compacto con 3 lados de montaje (Izquierdo / Derecho / Centro)
- Puntos visibles y control remoto para fácil alineación y ajuste
Aplicaciones
- Protección de áreas peligrosas entre puertas de andén y vehículos
- Monitoreo de seguridad en estaciones de transporte público
- Sistemas de seguridad para puertas de andén (PSD)
